MK-1613龍門銑加工中心

時間:2019-05-17 19:16:32閱讀次數:4919

產品介紹

功能概述：

底座、工作臺、立柱、橫梁、滑座、主軸箱等主要基礎件采用HT300鑄鐵，箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過充分的時效處理，為機床長期使用性能的穩定性提供了保障。

X、Y向?qū)к壘鶠檫M(jìn)口55規格重載直線導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性；

Z向為加寬矩形滑動導軌，并經高頻淬火及精密磨削，滑動導軌面貼覆復合PTFE材料并精密刮研，配合自動強制潤滑，提高機床精度壽命及剛性；

Z向驅動電機具有失電制動裝置；

X、Y、Z三個方向進給采用高剛性的雙螺母預壓P3級大導程滾珠絲杠，進給速度高；

采用臺灣專業廠家生產的高速、高精度、高剛性重載主軸單元，軸向和徑向承載能力強，最高轉速可達6000rpm;

主軸采用中心吹氣結構，在主軸打刀時迅速用中心高壓氣體對主軸內錐進行清潔，保證主軸及刀具的精度和壽命；

X、Y、Z三個方向?qū)к墶⒔z杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；

采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；

機床操作系統采用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。

參數規格

單位	機械參數	MK-1613
工作臺行程（X/Y/Z）	mm	1600x1300x600
工作臺面積	mm	1700x1300
T型槽	mm	7-18x150
最大承重	kg	3000
主軸鼻端至工作臺距離	mm	160-760
三軸馬達功率	KW	3.0x3.0x3.0
X.Y.Z快速進給	m/min	20/20/20

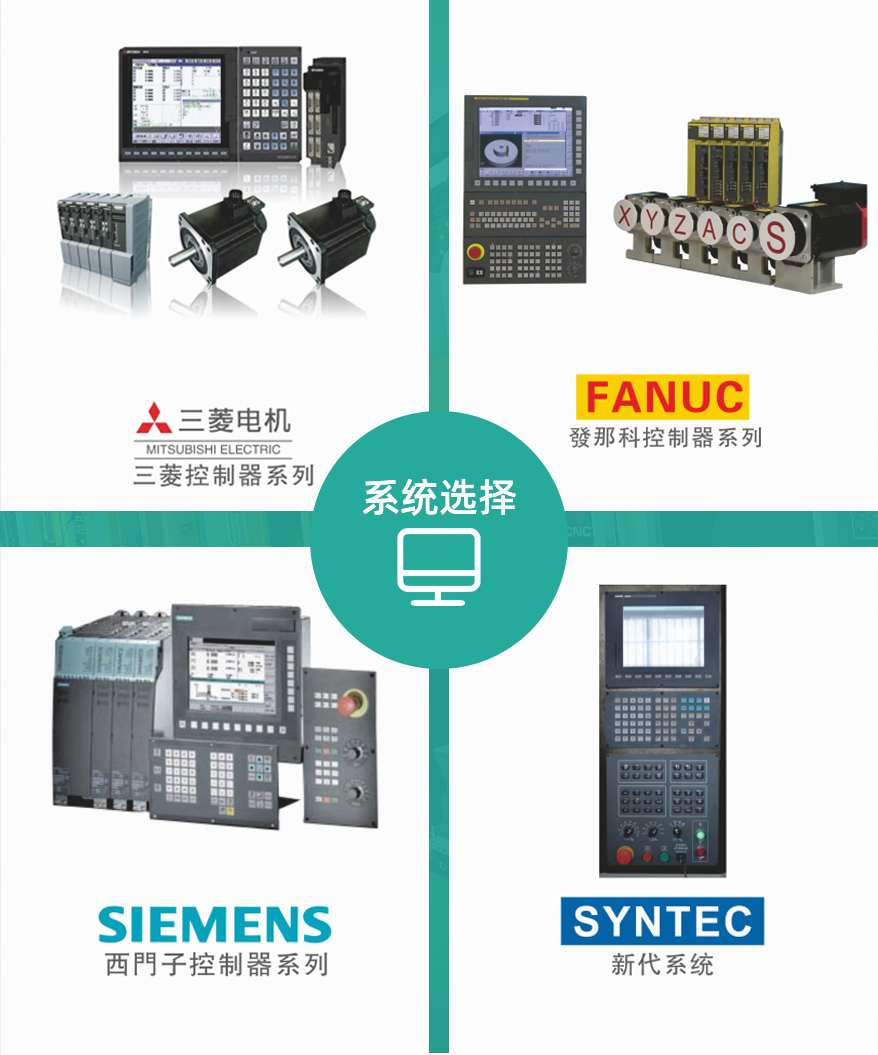

控制器		客戶選配
主軸端規格		BT40-φ150
主軸轉速	rpm	12000
主軸功率	HP(KW)	11
定位精度	mm	±0.003/300
重復定位精度	mm	±0.002/300
空壓規格	kg/cm2	6-7bar
外觀尺寸	mm	4800×3300×3900
機械重量	kg	15000
